Kontrol pompa tunggal dan kotak pelindung

Ini mewakili pengontrol pompa submersible digital canggih yang telah dirancang dengan cermat untuk menawarkan operasi yang ramah pengguna, fungsionalitas langsung, dan kinerja yang dapat diandalkan. Perangkat ini direkayasa untuk berbagai aplikasi, menjadikannya solusi ideal untuk mengendalikan dan melindungi berbagai jenis pompa, termasuk pompa sumur dalam, pompa limbah, pompa priming mandiri, pompa sentrifugal, pompa pipa, serta peralatan pemompaan terkait lainnya.

Kirim permintaan

Pengiriman Cepat
Kualitas asuransi
Layanan Pelanggan 24/7

perkenalan produk

1. Ada 4 mode aplikasi utama:

** Suplai Air Tangki Air Atas dan Bawah **: Aplikasi ini dirancang khusus untuk mengelola pasokan air antara tangki air atas dan bawah.

** Pasokan Air Tekanan **: Aplikasi kedua berfokus pada pasokan air dengan kontrol tekanan, koneksi dengan sakelar tekanan.

** Pembuangan limbah **: Aplikasi ketiga membahas penghapusan air limbah yang efisien.

** Kontrol Periode Waktu Murni **: Aplikasi akhir menawarkan kontrol berbasis waktu, memungkinkan pengguna untuk menjadwalkan operasi pompa sesuai dengan interval waktu tertentu.

Singkatnya, keempat aplikasi ini naik dan turun pasokan air tangki air, pasokan air tekanan, pembuangan limbah, dan pengendalian periode waktu murni melakukan solusi komprehensif untuk berbagai tugas pengelolaan air. Setiap aplikasi dirancang untuk mengatasi tantangan dan persyaratan khusus, memastikan penanganan air yang efisien, andal, dan berkelanjutan di berbagai industri dan lingkungan.

Aplikasi	2 sakelar tiang	Keterangan
1	0 0	Tangki ke tangki.
2	1 1	Kontrol pompa booster dengan sakelar tekanan.
3	0 1	Drainase berdasarkan sensor level.
4	1 0	Mulai dan berhenti waktunya. [Membatalkan terminal sensor]
1 sakelar tiang (Pilihan)
5	1	Kontrol termal

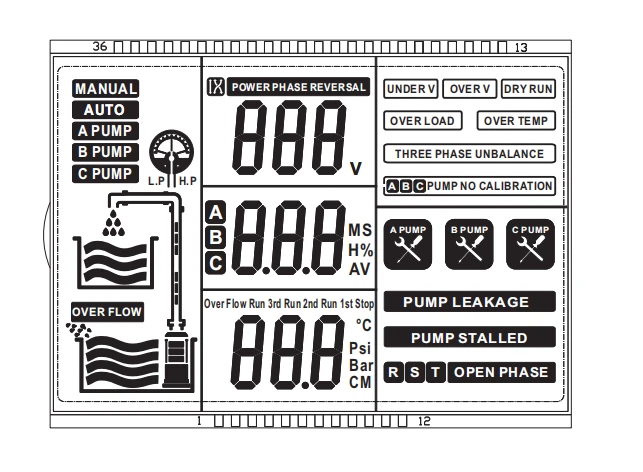

2. LCD Displaying.

Sistem ini menyediakan solusi pemantauan yang komprehensif dengan menampilkan tegangan dan arus secara real time, yang memungkinkan pengguna untuk tetap mendapat informasi tentang parameter listrik yang sangat penting untuk pengoperasian pompa air yang efisien. Presentasi data real-time ini memastikan bahwa setiap fluktuasi atau anomali dalam catu daya dapat segera diidentifikasi dan ditangani, sehingga meningkatkan keandalan keseluruhan sistem.

Selain tampilan tegangan dan arus waktu nyata, dinamika kerja pompa air disajikan dalam format dinamis. Ini berarti bahwa pengguna dapat memvisualisasikan status operasional pompa melalui representasi grafis atau indikator animasi, yang memberikan pemahaman intuitif tentang kinerjanya.

Selain itu, sistem ini dilengkapi dengan mekanisme deteksi kesalahan yang meningkatkan kemampuan diagnostiknya. Jika terjadi kerusakan atau kondisi abnormal, ikon yang sesuai pada antarmuka akan mulai berkedip, menarik perhatian segera pada masalah ini. Peringatan visual ini berfungsi sebagai indikator cepat masalah potensial, seperti panas berlebih, arus berlebih, tekanan rendah, atau kegagalan mekanis, memungkinkan pengguna untuk mengambil tindakan korektif dengan cepat. Dengan mengintegrasikan fitur -fitur ini, sistem tidak hanya memantau kinerja pompa tetapi juga memastikan intervensi tepat waktu untuk mencegah kerusakan atau downtime lebih lanjut.

Secara keseluruhan, kombinasi tampilan data real-time ini, output dinamis dinamika pompa, dan ikon yang mengindikasikan kesalahan menciptakan lingkungan pemantauan yang ramah pengguna dan sangat fungsional. Ini melayani kedua profesional teknis yang membutuhkan wawasan terperinci dan operator umum yang membutuhkan informasi yang jelas dan mudah diakses untuk mempertahankan kelancaran pengoperasian pompa air.

product-643-472

3. Operasi Dasar

Perlindungan Inti Diaktifkan oleh Parameter Calibartion

Setelah instalasi dan menghubungkan pasokan yang masuk, keluar

ke motor dan memilih sakelar DIP yang sesuai untuk aplikasi. Dia

penting untuk melakukan proses kalibrasi untuk menyediakan

perlindungan yang tepat untuk pompa

Langkah 1: Beralih ke mode manual jika ada dalam mode otomatis dengan menekan

Tombol mode, pastikan pompa mati.

Langkah 2: Tekan tombol Mulai untuk menjalankan pompa, pastikan bahwa

Pompa menggambar arus di dekat arus pengenalnya dan mengangkat

air. Tegangan juga harus berada dalam batas yang diizinkan

Langkah 3: Setelah memastikan hal -hal di Langkah 2, tekan dan tahan start

Tombol sampai Anda mendengar suara bip dan pompa berhenti. Tidak

Pesan kaliber di layar LCD sekarang tidak akan lagi muncul.

Ini menunjukkan bahwa proses kalibrasi sekarang selesai.

Penghapusan

Saat pompa diinstal ulang setelah pemeliharaan atau yang baru

pompa diinstal, pengguna harus menghapus parameter sebelumnya

Kalibrasi dan prosedur kalibrasi baru harus dilakukan.

Ini perlu dilakukan kapan pun pompa

diperbaiki atau pompa baru dipasang, sebelumnya

Parameter perlu dihapus sebelum unit

dikalibrasi ulang. Ikuti instruksi di bawah ini

Untuk menghapus kalibrasi parameter:

Tekan tombol Mode untuk beralih ke mode manual

Jika dalam mode otomatis, pastikan pompa tidak

berlari. Tekan tombol STOP kira -kira untuk 3

detik dan lepaskan saat unit membuat "bip"

suara.

Unit sekarang kembali ke pengaturan pabrik, "Tidak ada kaliber

"Tanda akan mulai berkedip di layar LCD. Untuk RE

kalibrasi, ikuti instruksi seperti yang diberikan

Bagian "Kalibrasi".

TOMBOL

Operasi F Manual ke Otomatis, Otomatis ke Manual

MODE

MENGATUR

[Parameter 012Atur ke 00]- Manual ke Otomatis / Otomatis ke Manual

[Parameter 012diatur ke 01]- Semua tombol terkunci dalam mode otomatis. Untuk menonaktifkan "mode" tahan "selama 5 detik. Pompa kemudian akan berhenti, dan pengontrol akan beralih ke mode manual.

TOMBOL	OPERASIDI DALAMManual
AWAL	Pompa harus mulai jika tidak berjalan.
BERHENTI	Pompa harus berhenti jika berjalan.
Berhenti lalu mode	Tampilan menunjukkan lima catatan kegagalan terakhir.
Berhenti lalu mulai	Tampilan menunjukkan waktu berjalan akumulatif.
Untuk memastikan pompa dan motor dilindungi, penting untuk mengkalibrasi parameter pengontrol segera setelah pompa berjalan ke standar operasional. Lakukan kalibrasi setelah setiap operasi instalasi atau pemeliharaan.
AWAL Atau tombol simpan	Kalibrasi parameter: Dalam mode manual, tekan "Mulai", berikan waktu pompa untuk berjalan seperti biasanya kemudian tahan "Mulai" (Kira -kira 5-10 dtk) atauTekan tombol "Simpan" (tombol di Mainboard dengan tutup kuning). Pengontrol akan membuat suara "DI". Pengontrol sekarang harus dikalibrasi ke spec motor saat ini.
BERHENTI	Menghapus parameter: Pastikan pompa berhenti berjalan kemudian tahan "Berhenti" sampai pengontrol membuat suara "DI". (Tahan untuk kira -kira 5-10 detik). Pengontrol sekarang harus dibersihkan dari semua kalibrasi.
